插入式超聲波流量計

  • 名稱：插入式超聲波流量計
  • 型號：LRF-3000SW
  • 尺寸：
  • 簡要描述：
    LRF-3000SW插入式超聲波流量計是一款應用廣泛、通用經濟型、插入式、時差法超聲波流量計。它具有非常簡單的安裝方式，可以實現“在線帶壓”安裝、無需停水，使客戶輕松實現靈活的管道流量的測量。它采用了先進的數字相關技術和智能自適應聲波技術，使它的測量穩定性更加突出。同時，它采用的聲聚焦專利技術，使產品在連續測量時的信號接收品質得到顯著增強。
產品圖解  說明書  安裝視頻

1.產品特點

在線帶壓安裝
標定、維護現場無需停產
正、負流量測量，累積流量
無故障工作時間50000小時測試
分時段流量統計
鍵盤按鍵壽命大于20萬次

 2.技術參數、選型
選型格式：LRF-3000SW-A口-B口-C口-D口-E口-F口

型號

描述

LRF-3000SW

名稱：插入式超聲波流量計
安裝方式：掛墻式
流速范圍：0-±5m/s
準確度：測量值的±1%
重復性：0.2%
流速范圍：0-±12m/s
電源：10-36VDC或10-24VAC，最大1A
通訊接口：RS-485通訊接口，支持Modbus協議
模擬輸出：4-20mA，最大負載750Ω
OCT脈沖輸出：0-5000Hz
防護等級：IP65
環境溫度：-10℃-+80℃
相對濕度：0-99%，無凝結
材質：ABS/PC塑料
鍵盤：16（4×4）輕觸按鍵
顯示屏：20×2點陣字符

A

I/0選項

1

OCT頻率輸出，4-20mA，RS-485通訊接口

E

GPRS功能

B

變送器機箱

1

外殼：IP65，ABS/PC塑料

2

防爆機箱，Ex d II B T4

C

傳感器描述

WS

常溫小型插入式傳感器
安裝方式：插入式
可測管徑范圍：50mm-600mm
傳感器電纜長度：9m
探頭外殼：不銹鋼、PEI，底座：碳鋼，球閥：黃銅
工作溫度：0-50℃

W

常溫插入式傳感器
安裝方式：插入式
可測管徑范圍：400mm-1200mm
傳感器電纜長度：9m
探頭外殼：不銹鋼、PEI，底座：碳鋼，球閥：黃銅
工作溫度：0-50℃

WH

高溫插入式傳感器
安裝方式：插入式
可測管徑范圍：50mm-600mm
傳感器電纜長度：9m
探頭外殼：不銹鋼、PEI，底座：碳鋼，球閥：黃銅
工作溫度：-40-150℃

D

傳感器防爆等級

N

無

1

Ex d IIB T4

E

電纜長度

009

標準電纜長度：9米

XXX

 傳感器電纜長度：按5m/對加長，最長可加長到305m

F

電源轉化器

1

不需要

2

需要（輸入220V,輸出12V，負載電流1A)

選型舉例：LRF-3000SW-1-1-WS-009-1，常溫小型插入式傳感器，ABS/PC機箱，9米電纜，無電源轉換器

3.接線


4.傳感器尺寸

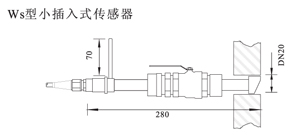

WS型小插入式傳感器（標配）
防爆等級：Ex(ia)II B T4
重量：4.5kg(含電纜）

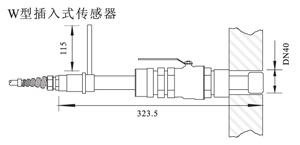

W型插入式傳感器（選項）
防爆等級：Ex(ia)II B T4
重量：7.5kg(含電纜）

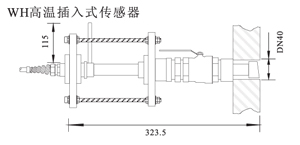

WH型高溫插入式傳感器（選項)
防爆等級：Ex(ia)II B T4
重量：10kg(含電纜）

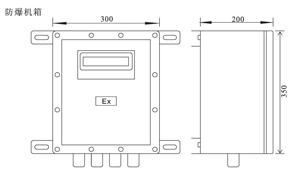

防爆機箱（選項）
防爆等級：Ex d IIB T4
                    Ex d IIC T4
                    Ex d IIC T6
電器接口：4×G1/2"


5.安裝示意圖

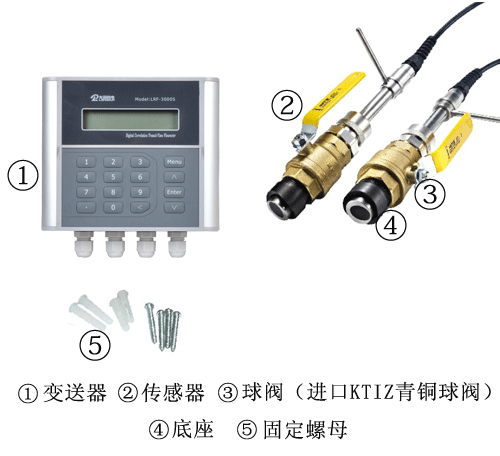

6.標準配置圖



7.應用案例
